Aplicações Básicas:

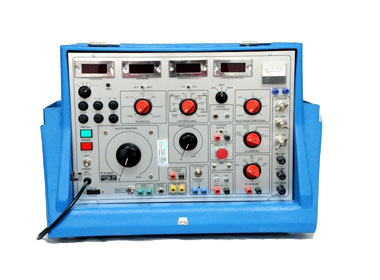

É um equipamento portátil, destinado à verificação e calibração de todos os tipos de relés de indução (tipos de disco de indução) ou de estado sólido (eletrônicos) tais como:
- SOBRECORRENTE
- DIFERENCIAIS
- SUB E SOBRE-TENSÕES
- DIRECIONAIS
- DISTÂNCIA
- AUXILIARES e muitos outros.
Pode se ainda efetuar uma série de testes auxiliares tais como:
CONTINUIDADE
POLARIDADE EM TC’S E TP’S
e muitos outros.
SAÍDA 1:
- 0 – 4 V / 350 A
- 0 – 14 V / 100 A
- 0 – 28 V / 50 A
- 0 – 56 V / 25 A
- 0 – 112 V / 12,5 A
SAÍDA 1 (TCR 0250):
- 0 – 5 V / 200 A
- 0 – 10 V / 100 A
- 0 – 20 V / 50 A
- 0 – 50 V / 25 A
- 0 – 80 V / 12,5 A
SAÍDA 2:
- 0 – 24 VCA / 10 A
- 0 – 150 VCA / 1 A
- 0 – 300 VCA / 0,5 A
SAÍDA 3:
- 0 – 24 VCC / 10 A
- 0 – 150 VCC / 1 A
- 0 – 300 VCC / 0,5 A
SAÍDA 4:
- 24 VCC / 1 A
- 48 VCC / 1 A
- 115 VCC / 0,5 A
- 250 VCC / 0,5 A
SAÍDA 5:
- 0 à 127 VCA ou 0 à 220 VCA
SAÍDA 6:
- Sincronizada com a partida do equipamento, podendo ser em 127 VCA ou 220 VCA.
CONTADOR DE TEMPO: Digital com 4 dígitos de leitura, com as seguintes escalas: 9,999 segundos.
O circuito de parada do contador pode ser acionado das seguintes maneiras: Tempo Curto NA/NF
Tempo Longo NA/NF
Amperímetro Principal:
- Digital, com 3 ½ digitos, classe de precisão de 1,5 %, ± 1 dígito.
- Escalas de: 19,99 A, 199,9 A e 500 A
Amperímetro Auxiliar:
- Digital, com 3 ½ dígitos, classe de precisão de 1,5 %, ± 1 dígito.
- Escalas de 1,99 A e 9,99 A CC/CA
Voltímetro: Digital, com 3 ½ dígitos CC/CA, classe de precisão de 1,5 %, ± 1 digito. Escalas de 19,99 V e 300 V
Montagem: Montado em caixa de fibra de vidro, resistente à impactos, tampa destacável e com alças laterais para facilitar o transporte.
Dimensões aprox.: largura 58 cm, profundidade 42 cm, altura 39 cm.
Acessórios: Acompanha manual de utilização e todos os cabos de testes necessários.
