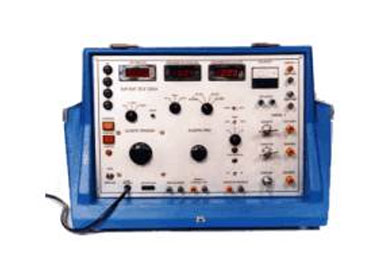

Caixa de Calibração e Aferição de Relés Modelo: TCR 0150
Descrição:
A unidade de test modelo TCR 0150 é um equipamento especial projetado para testes, aferição e manutenção em disjuntores, relés de proteção e transformadores.
Aplicação:
Calibração e, aferições, em relés e demais equipamentos de proteção.
Especificações:
- Tensão de Alimentação: 220 V
- Saídas 1 de corrente: 200 A/4V – 120 A/10V – 60 A/20V – 30 A/40V;
- Incorpora um amperímetro digital, escala 199,9 ACA, classe de 1,5%;
- Saídas 2 de tensões: 0 – 220 VCC/CA 4A;
- Saída 3 CA: Continuamente variável de 0 – 24 VCA, com amperímetro digital escala de 9,99 A, classe de precisão de 1,5% F.E.;
- Ciclômetro digital com 4 dígitos e as seguintes escalas: 9999 / 999,9 / 99,99 / 9,999 Seg;
- Contatos do relé, os quais podem ser NA ou NF para desligamento do ciclômetro.
Montagem:
Montado em caixa de fibra de vidro, muito resistente à impactos, alças em alumínio, muito resistente própria para ser utilizada no campo com as seguintes dimensões aprox
Altura = 390 mm
Largura = 600 mm
Profundidade = 370 mm
Peso: aprox. 29 kG
Garantia:
Garantia de 12 meses contra defeitos de fabricação e/ou componentes e com assistência técnica permanente da fábrica.
Acessórios:
- Fornecido com um par de cabos para altas correntes;
- Dois pares de cabos flexíveis;
- Manual de utilização.
