Descrição

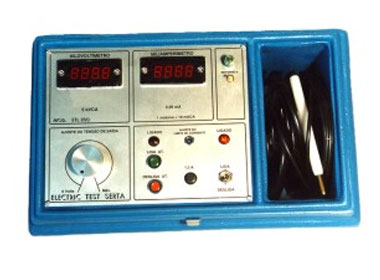

A unidade portátil de teste de tensão aplicada, consiste essencialmente, de uma fonte de alta tensão com a sua saída continuamente variável de zero à seu valor máximo.
Aplicação
A unidade de tensão aplicada foi projetada especialmente para uso na inspeção e controle de qualidade do isolamento em bobinas, pequenos motores, relés, cabos, equipamentos elétricos em geral.
Especificações
- Tensão máxima de saída: 5 kV CC ou CA ou conforme solicitação do cliente.
- Corrente máxima de saída: 10 mA.
- Tensão de alimentação: 127 VCA ou 220 VCA conforme solicitação do cliente.
Controles
O equipamento inclui:
- Chave geral
- Fusível de proteção
- Knob de ajuste da tensão de saída
- Borne terra
- Sinaleiro de ligado
Medição
Incorpora no equipamento:
- Kilovoltímetro digital, classe de ± 2%, escala de 4,99 kV
- Miliamperímetro digital, classe de ± 2%, escala de 9,99 mA
Montagem
- Montado em uma caixa de fibra de vidro com as seguintes dimensões:
- Largura 41 cm, Altura 25 cm, Profundidade 25 cm.
